產品介紹

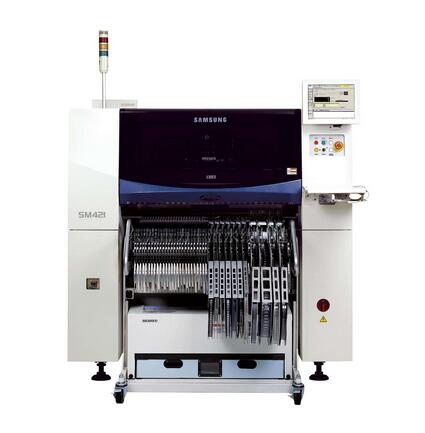

三星 SM421貼片機簡介

三星 SM421貼片機 采用實現中速機的最快速貼裝的三星專利On The Fly識別也能對應從0603微小芯片到□22mmIC元器件。

其在Stage Camera里也裝有高像素視覺, 從而用45mm相機能識別□42mm, 0.4mm的標準精確微間距元器件。

其可以以30微米的高精度裝貼IC元器件，并還支持 多邊形識別算法，從而，即使擁有復雜外形的元器件也能輕松地進行登錄。

同級中最佳之性能價格比, 產能比同級機高20-40%

新型不停機換料feeder, 提高效率, 半電動式操作, 穩定性及可靠性高

操作簡易, 編程換線速度快. 離線編程.,線平衡等軟件功能齊全, 有中文顯示

易損件少,維護成本低，配件支持強，中國區域日系代理商；力拓香港與力拓深圳均有倉庫備件！

吸咀壽命長，噪音低, 能耗低, 節約成本

機型參數：

-貼裝速度:21,000 CPH / Chip (IPC9850基準)

         5,500 CPH / QFP (IPC9850基準)

-貼裝程度:±50μm@3σ/Chip, ±30μm@3σ/QFP

-元器件范圍:Max, 0402 (01005) Chip ~ □55mm

           0603 (0201) Chip ~ □55mm (標配)

- PCB:

460 (L) x 400 (W) mm

510 (L) x 460 (W) mm (選件)

610 (L) x 510 (W) mm (選件)

-IT及批量追蹤系統

-供料器:Max. 120個 (8mm 供料器)

-供料器:Max. 60個 (8mm 供料器)  SM421S

-外觀尺寸:1650(L) x 1690(D) x 1485 (H)

-吸嘴：CN065 x 6 個 / CN040 x 6 個 / CN140 x 2 個 / CN220 x 2 個 / CN400 x 1 個 / CN750 x 1 個 / CN110 x 1 個
